画面説明

工事写真台帳4

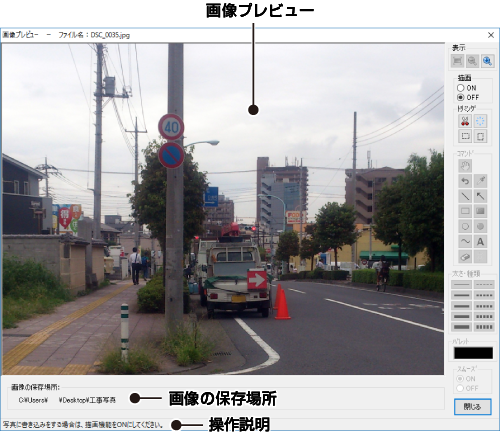

画像プレビュー画面

写真帳管理タブにあるボタンをクリックすると表示されます。

画像表示を画像プレビュー画面に合わせて表示します。
拡大している画像を縮小表示します。
画像を拡大表示します。
ON
写真への描画機能を有効にします。
OFF
写真への描画機能を無効にします。オフにすると書き込んだ情報は消去されます。
トリミング
ドラッグ&ドロップで指定した範囲で画像を切り取ります。
トリミングを行うと、描画したデータは削除されます。
トリミング消去
トリミング領域の情報を削除して、トリミング前の画像に戻ります。
トリミングした画像に描画したデータは削除されます。
定型トリミング横
写真サイズ(横向き)の比率に合わせて画像を切り取ります。。
定型トリミング縦
写真サイズ(縦向き)の比率に合わせて画像を切り取ります。
手のひらツール
画像を拡大表示している時に、ドラッグして画像を移動表示します。
元に戻す
直前の状態に戻します。(1段階のみ)
スポイトツール
描画されている情報から色を設定します。
直線ツール
ドラッグ&ドロップで直線を描画します。
矢印ツール
ドラッグ&ドロップで矢印付きの直線を描画します。
四角ツール
ドラッグ&ドロップで四角を描画します。
塗りつぶし四角ツール
ドラッグ&ドロップで塗りつぶされた四角を描画します。
円ツール
ドラッグ&ドロップで円を描画します。
塗りつぶし円ツール
ドラッグ&ドロップで塗りつぶされた円を描画します。
フリーハンドツール
自由に線を描画します。
文字ツール
指定した場所に文字列を描画します。
クリックして場所を指定します。再度写真をクリックすると描画場所を変更できます。
クリックして場所を指定すると、画面下部に文字の入力欄が表示されます。
文字を入力後、[描画]ボタンをクリックしてテキストを確定します。

消しゴムツール
書き込んだ図形、文字、線などを部分的に消去します。
消去ツール
描画されている情報をすべて消去します。
線径ボタン
描画する線の太さを選択します。
自由に線を描画します。
描画色
描画に使用する色を選択します。
スムージング
ON :線のスムージングをオンにします。
OFF :線のスムージングをオフにします。
閉じる
画像プレビュー画面を閉じます。
