「工事写真台帳5」 写真帳に配置した写真を編集する

直線、矢印線を描画する

写真ページに取り込んだ写真を編集するには、写真の横にある[拡大・描画]ボタンをクリックして
画像プレビュー画面を表示します。

工事写真台帳5のアイコン

以下は、直線を描画する場合です。矢印線の場合も同じ手順になります。

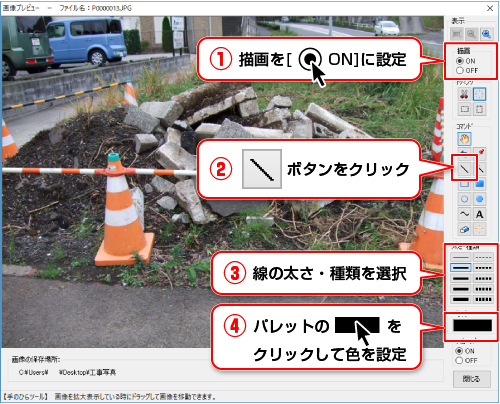

描画をに設定します。
 ONにすると、画像の編集が可能になります。
ボタン(直線)またはボタン(矢印線)をクリックします。
線の太さと種類を設定します。[太さ・種類]から選択します。
線の色は、[パレット]の色の部分をクリックします。

工事写真台帳5のアイコン

色の設定画面が表示されますので、
色を選択し、OKボタンをクリックします。

工事写真台帳5のアイコン

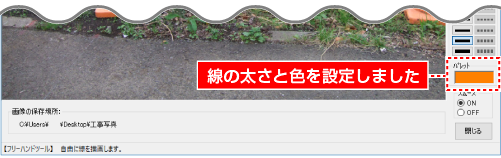

線の太さと色を設定できました。

工事写真台帳5のアイコン

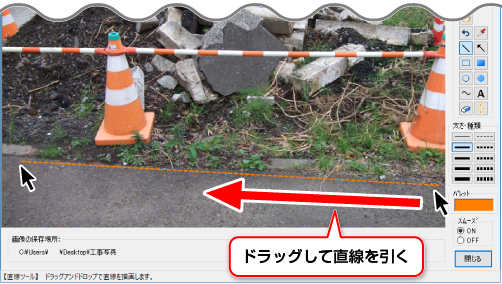

写真の上にマウスポインターを合わせて左クリックしたままマウスを移動すると点線が表示されます。

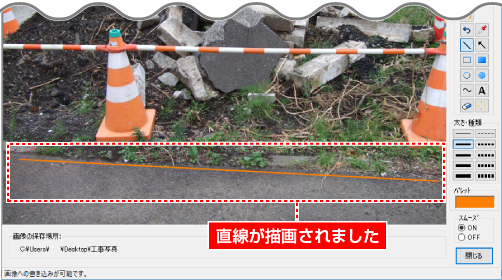

線の長さや方向が決まりましたらマウスボタンを離すと線を描画できます。

工事写真台帳5のアイコン

工事写真台帳5のアイコン

描画をやり直したい、削除したい場合は…

描画をやり直したい場合は、ボタンをクリックすると、1つ前の状態まで戻せます。

描画した情報を削除する場合は、ボタンをクリックします。
確認画面が表示されますので内容を確認して、OKボタンをクリックします。

工事写真台帳5のアイコン

ボタンをクリックすると、描画した直線・矢印線だけでなく、
 画像に書き込んだ情報全てが消去されますのでご注意ください。
